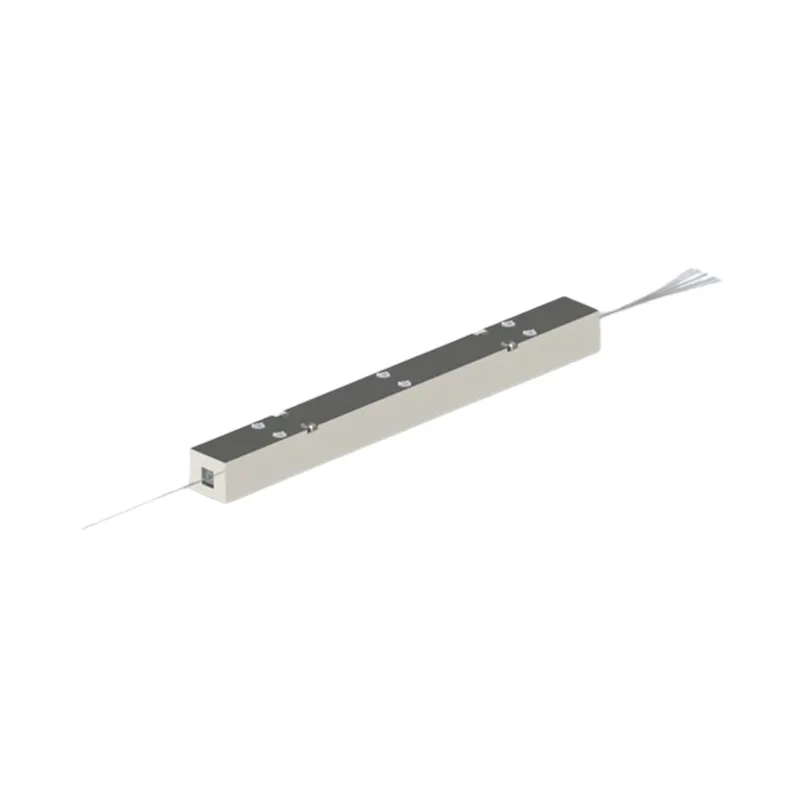

ちょっと、そこ！ハイパワーコンバイナのサプライヤーとして、私はこれらのデバイスの挿入損失を正確に測定する方法についてよく質問を受けます。挿入損失は、高出力結合器の性能に大きな影響を与える可能性がある重要なパラメータです。このブログでは、挿入損失を正確に測定するのに役立つヒントとテクニックをいくつか紹介します。
まず、挿入損失とは何かを理解しましょう。挿入損失は、信号がデバイス (この場合はハイパワー コンバイナー) を通過するときに失われる電力の量です。通常、デシベル (dB) で測定され、結合器の効率を評価するための重要な指標です。挿入損失が低いということは、結合器を介してより多くの電力が伝送されていることを意味しており、これは一般に望ましいことです。
測定の基本を理解する
実際の測定プロセスに入る前に、適切な機器を用意することが重要です。パワーメーター、安定した光源、そしてもちろん、測定したいハイパワーコンバイナーが必要です。パワー メーターは、アプリケーションに関係する電力レベルを正確に測定できる必要があります。正確な測定値を確保するために、パワー メーターを定期的に校正してください。

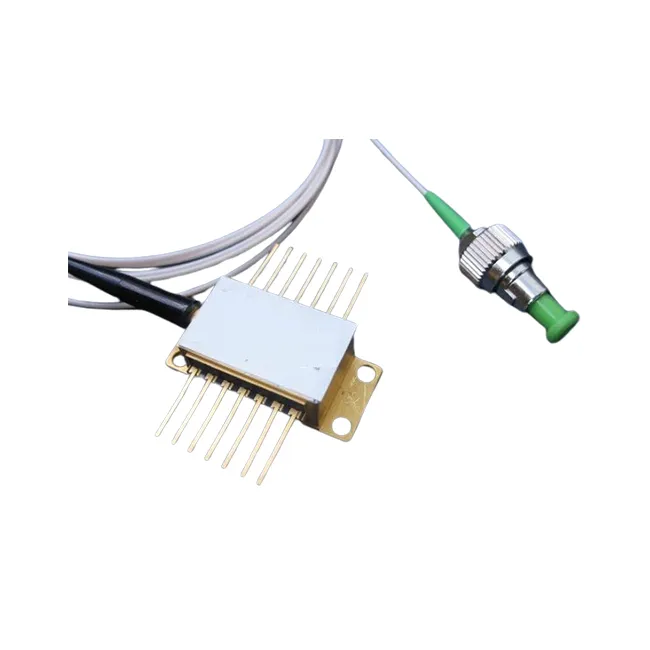

選択する光源は、安定した出力パワーと波長を備えている必要があります。高電力アプリケーションの場合、超狭線幅レーザー一貫した高品質の光出力を提供するため、優れたオプションとなります。
測定のセットアップ
機器の準備ができたら、測定をセットアップします。まず、光源をハイパワーコンバイナーの入力ポートに接続します。次に、パワーメーターをコンバイナーの出力ポートに接続します。接続の緩みによる信号損失を避けるために、すべての接続がしっかりと行われていることを確認してください。
測定を行う前に、システムを数分間安定させることをお勧めします。これにより、光源は安定した出力パワーに達し、コンバイナーは熱平衡に達することができます。
入力電力の測定
挿入損失を測定する最初のステップは、入力電力を測定することです。コンバイナーをパワー メーターから外し、パワー メーターを光源に直接接続します。電力測定値を記録します。これを (P_{in}) と呼びます。
出力電力の測定
次に、パワー メーターをハイパワー コンバイナーの出力ポートに再接続します。出力での電力読み取り値を記録します。これを (P_{out}) と呼びます。
挿入損失の計算
入力電力と出力電力の測定値が得られたので、次の式を使用して挿入損失を計算できます。
[IL = 10\log_{10}\left(\frac{P_{in}}{P_{out}}\right)]
ここで、(IL) は挿入損失 (dB) です。
測定精度に影響を与える要因
挿入損失測定の精度に影響を与える可能性のある要因がいくつかあります。主な要因の 1 つは光の偏光状態です。偏波状態が異なれば、結合器での損失レベルも異なる可能性があります。この影響を最小限に抑えるには、セットアップで偏波スクランブラーを使用できます。偏光スクランブラーは光の偏光状態をランダムに変更し、偏光に依存する損失を平均化します。
もう一つの要因は温度です。高出力コンバイナーは大量の熱を発生する可能性があり、パフォーマンスに影響を与える可能性があります。安定した温度で挿入損失を測定するか、可能であれば温度管理された環境を使用してください。
ファイバー接続の品質も影響します。ファイバーコネクタが汚れていたり、位置がずれていると、追加の損失が発生し、測定の精度に影響を与える可能性があります。接続を行う前に必ずファイバー コネクタを清掃し、正しく位置合わせされていることを確認してください。
高度な測定技術
より正確な測定を行うには、掃引波長測定を使用できます。挿入損失を単一の波長で測定する代わりに、波長範囲にわたって測定できます。これにより、さまざまな波長にわたるコンバイナーのパフォーマンスをより深く理解できるようになります。
リファレンスコンバイナーを使用することもできます。挿入損失が既知の基準コンバイナを使用して、テストしているコンバイナの性能を比較できます。これは、測定設定における系統的エラーを特定するのに役立ちます。
正確な挿入損失測定の重要性
ハイパワーコンバイナの挿入損失を正確に測定することは、いくつかの理由から非常に重要です。 1 つは、コンバイナーがアプリケーションの仕様を満たしていることを確認するのに役立ちます。挿入損失が高すぎると、効率が低下し、消費電力が増加する可能性があります。
製造工程における品質管理にも役立ちます。挿入損失を正確に測定することで、欠陥のある結合器を特定し、修正措置を講じることができます。
結論
ハイパワーコンバイナで挿入損失を正確に測定することは必ずしも簡単ではありませんが、適切な機器、セットアップ、技術があれば測定できます。偏波、温度、ファイバー接続の品質などの要素に必ず注意してください。掃引波長測定や基準結合器の使用などの高度な技術により、測定の精度をさらに向上させることができます。
ハイパワーコンバイナをご検討中の場合、または挿入損失測定についてご質問がある場合は、お気軽にお問い合わせください。お客様のニーズに合った適切なソリューションを見つけるお手伝いをいたします。あなたは私たちをチェックアウトすることができますハイパワーコンバイナー当社の Web サイトで製品を検索し、要件についての会話を始めてください。
参考文献
- GP Agrawal 著「光ファイバー通信システム」
- 「光ファイバーセンサー: エンジニアと科学者のための入門」HJ Arditty および KTV Grattan 著
